Von der Wicklungsanordnung zur Raumzeigerdarstellung

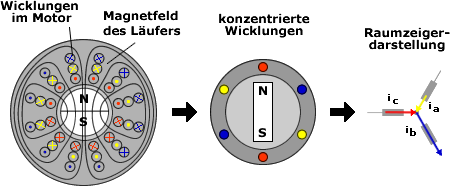

Das Bild zeigt, wie von einer konkreten Wicklungsanordnung im Synchronmotor auf die Raumzeigerdarstellung abstrahiert wird. In der linken Abbildung sind die 3 Wicklungsphasen im stromdurchflossenen Zustand dargestellt. Sie sind gegeneinander um 120° versetzt in den Nuten des Ständers angeordnet.

Wicklungssystem des Synchronmotors

In der mittleren Abbildung sind die einzelnen Wicklungsstränge zusammengefasst und die Verteilung über den Umfang des Ständers ist vernachlässigt. In der rechten Abbildung sind die Raumzeiger für die Ströme der einzelnen Wicklungen dargestellt. Sie sind räumlich fest und ändern lediglich ihren Betrag und ihre Richtung nach einer Sinusfunktion. Die vektorielle Addition der 3 Raumzeiger ergibt einen resultierenden Raumzeiger des Ständerstromes, der synchron umläuft (nicht dargestellt).
