Sie fragen, wir antworten
Was ist ein Reluktanzmotor?
Antwort der Redaktion
Der Reluktanzmotor ist eine Sonderform des Synchronmotors.
Er hat allerdings im Läufer keine Permanentmagnete,
sondern erreicht seine magnetischen Vorzugsrichtungen

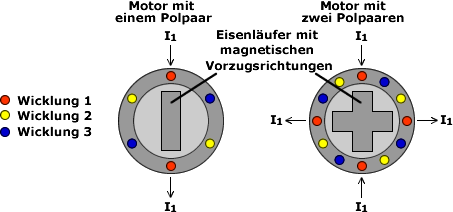

durch eine starke Nutung des Läufers. Das nachfolgende
Bild zeigt den prinzipiellen Aufbau.
Werden die Ständerwicklungen mit
Drehstrom beaufschlagt, entsteht wie beim Synchronmotor
auch ein rotierendes Magnetfeld, das den Läufer
durchsetzt. Aufgrund seiner starken Nutung versucht
der Läufer sich auszurichten und folgt dem rotierenden
Magnetfeld.
Reluktanzmotoren haben eine geringere
Leistungsdichte als permanent erregte Synchronmotoren,
sind aber aufgrund ihres einfachen Aufbaus sehr preiswert.
|
