EMV elektrischer Antriebe

Einführung

Automatisierungsgeräte sind dafür bestimmt, während ihrer Nutzungsdauer unter definierten Einsatzbedingungen eine beabsichtigte Funktion zu erfüllen. Die Einsatzbedingungen werden durch vielfältige Kenngrößen beschrieben. Beispiele hierfür sind

klimatische Kenngrößen wie Umgebungstemperatur, Luftfeuchtigkeit, Luftdruck,
Kenngrößen zur Beschreibung von Schadstoffen in der Umgebung,
mechanische Kenngrößen wie Vibrations- und Schockbeanspruchungen,
elektrische Kenngrößen wie Art und Qualität der Spannungsversorgung,
Kenngrößen zum Personen-, Explosions- und Brandschutz.

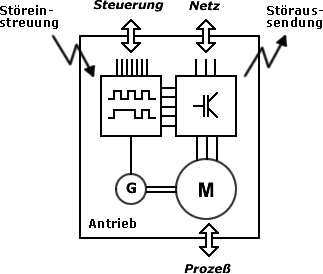

Elektrischer Antrieb als Störquelle und Störsenke Die Einsatzbedingungen sind in internationalen Normen und Vorschriften klassifiziert. Automatisierungsgeräte werden für bestimmte Klassen von Einsatzbedingungen entwickelt, die die Hersteller in den technischen Daten für die Geräte angeben. Damit ist der Anwender in der Lage, Automatisierungsgeräte entsprechend seiner Anforderungen auszuwählen. Diese Aussagen treffen im vollen Umfang auch auf elektrische Antriebe zu.

Moderne elektrische Antriebe sind durch schnell schaltende Leistungshalbleiter und hoch taktende Mikroprozessoren gekennzeichnet. Die damit verbundenen schnell wechselnden elektrischen und magnetischen Felder können den Antrieb selbst oder andere elektrische oder elektronische Geräte in ihrer Funktion beeinträchtigen. Die Zunahme elektrischer Antriebe in Automatisierungslösungen macht es notwendig, sich mit dieser Thematik intensiv zu befassen und eine weitere Kenngröße, die elektromagnetische Verträglichkeit zu definieren:

Die "Elektromagnetische Verträglichkeit (EMV)" beschreibt die Fähigkeit von Geräten und Anlagen, in einer elektromagnetischen Umgebung hinreichend gut zu funktionieren und elektromagnetische Störgrößen nur in dem Maße auszusenden, dass andere Geräte und Anlagen in ihrer Funktion nicht wesentlich beeinträchtigt werden.

Die elektromagnetische Verträglichkeit aller Komponenten einer Maschine oder Anlage ist unabdingbare Voraussetzung für ihre Betreibbarkeit. Elektromagnetische Unverträglichkeiten sind immer mit Einschränkungen von Leistungsparametern wenn nicht gar mit dem Ausfall von Maschinen oder Anlagen verbunden und führen damit zwangsläufig zu wirtschaftlichen Verlusten. Der Sicherstellung der elektromagnetischen Verträglichkeit besonders in antriebstechnisch dominierten Automatisierungslösungen kommt deshalb besonders hohe Bedeutung zu.
