Bauform

Die Bauform legt fest, in welcher Lage der Motor montiert bzw. seine Wellenabgang orientiert ist und an welchen Stellen seines Gehäuses er an der Arbeitsmaschine zu befestigen ist. Diese Angaben sind von Bedeutung, da sich durch unterschiedliche Einbaulagen und Befestigungspunkte unterschiedliche Belastungen für Lager und Gehäuse ergeben, die in der Motorkonstruktion zu berücksichtigen sind.

Die Bauformen sind in internationalen Normen festgeschrieben und werden wie folgt gekennzeichnet:

IM	y	zz
	Wellenabgang B: Horizontal V: Vertikal	Befestigungsart durch eine oder zwei Ziffern



Die folgende Übersicht enthält die wichtigsten Bauformen für Servomotoren.

Bauform, Einbaulage, Wellenabgang						Befestigung durch
IM B3	IM B6	IM B7	IM B8	IM V5	IM V6	Fußmontage
IM B5		IM V1		IM V3		Flansch mit Durchgangslöchern
IM B9		IM V8		IM V9		Flansch überstehend mit Durchgangslöchern
IM B14		IM V18		IM V19		Flansch mit Gewindelöchern
IM B35		IM V15		IM V36		Fußmontage und Flansch mit Durchgangslöchern

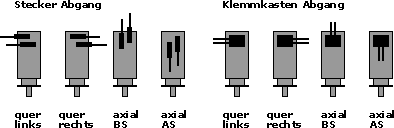

Kabelanschluss

Neben der Bauform ist zusätzlich die Art des Kabelanschlusses zu berücksichtigen. Der Kabelanschluss hat Einfluss auf den Einbauraum des Motors
