Elektrische Motoren



Der bürstenlose Gleichstrommotor

Drehmoment	bis 200 Nm
Drehzahl	bis 100 000 U/min
Leistung	bis 50 kW

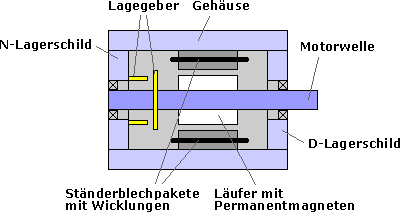

Konstruktiver Aufbau

Die Wicklungen des bürstenlosen Gleichstrommotors sind im Ständer angeordnet. Schwerpunktmäßig werden 2 bis 4 Wicklungen verwendet.

Konstruktiv sind die Ständerwicklungen entweder

Der Läufer besteht aus einem Permanentmagneten oder einem Zylinder, auf dem Permanentmagnete befestigt sind. Der Läufer umschließt die Motorwelle, auf der sich auch der Lagegeber befindet. Dieser basiert auf optischen oder magnetischen Messprinzipien (z. B. Hallsensoren). Er ist sehr einfach und robust aufgebaut und dient nur zur Erfassung des erforderlichen Kommutierungszeitpunktes. Für eine Drehzahl- oder Lageregelung wird im allgemeinen ein separater Geber verwendet. Der Lagegeber wird bei der Herstellung des Motors exakt auf die magnetische Richtung des Läufers ausgerichtet.
