Drehzahl- und Lagegeber



Resolver

Auflösung der Lageinformation	ca. 12 ' (Winkelminuten)
Leitungslänge	bis 120 m
Erregerspannung (Effektivwert)	bis 15 V



Schnittstelle und Auswerteelektronik

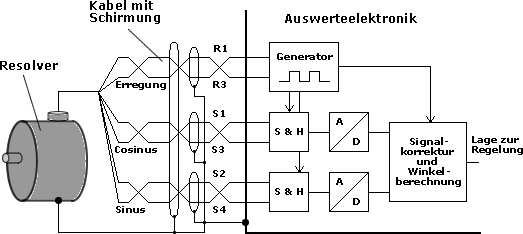

Für die Auswertung der Resolversignale wird ein 6-adriges Kabel benötigt. Um elektromagnetische Störungen zu minimieren, sind die Signalleitungen und die Erregerleitung jeweils paarweise verdrillt und geschirmt. Die gute Anbindung des Schirmes sowohl am Resolver als auch an der Auswerteelektronik ist von entscheidender Bedeutung für die Qualität der Signalübertragung.

Die Auswerteelektronik stellt die Erregung bereit und erfasst die analogen Signale auf der Sinus- und Cosinusspur.
Das zentrale Element der Auswerteelektronik ist ein Taktgenerator, der die Erregung und die Abtastung der Messsignale (Sample & Hold) synchronisiert. Die abgetasteten Signale werden anschließend in Analog-Digital-Wandlern in digitale Werte umgesetzt. Im allgemeinen kommen A/D-Wandler mit einer Breite von 12 oder 14 Bit zum Einsatz. Aufgrund von Signalrauschen und Wandlungsfehlern steht praktisch jedoch nicht die volle theoretische Auswertegenauigkeit zur Verfügung.
In der nachgeschalteten Auswerteeinheit wird aus den Messwerten der aktuelle Winkel durch eine Arcustangens-Funktion berechnet. Durch spezielle mathematische Verfahren ist es auch möglich, Offset- und Verstärkungsfehler der Analog-Digital-Wandlung zu kompensieren.
